Thermographie par drone dans l'Ain.
Une caméra thermique ne photographie pas la chaleur : elle mesure la température de chaque surface. Elle révèle ce qu'aucun contrôle visuel ne montrera jamais : le pont thermique derrière l'enduit, l'eau piégée sous une membrane, la cellule photovoltaïque en surchauffe, la fuite d'un réseau enterré.
Notre capteur est radiométrique, 640 × 512, jusqu'à 1 280 × 1 024 en ultra haute résolution, et étalonné à bord : chaque pixel porte une température mesurée. Et nos machines volent dès le lever du jour, ce qu'exige le relevé du bâti.
Radiométrie
Chaque pixel est une température.
Une image radiométrique se lit comme un relevé : sous chaque couleur, une température mesurée.
Température lue
58,9°C
Survolez l'image pour lire la température de chaque pixel.Touchez l'image pour lire la température d'un pixel.
Capteur radiométrique 640 × 512 · Relevé réel, image d'illustration.
Missions
Neuf situations, une seule caméra.
Partout où une différence de température trahit ce que vous cherchez.

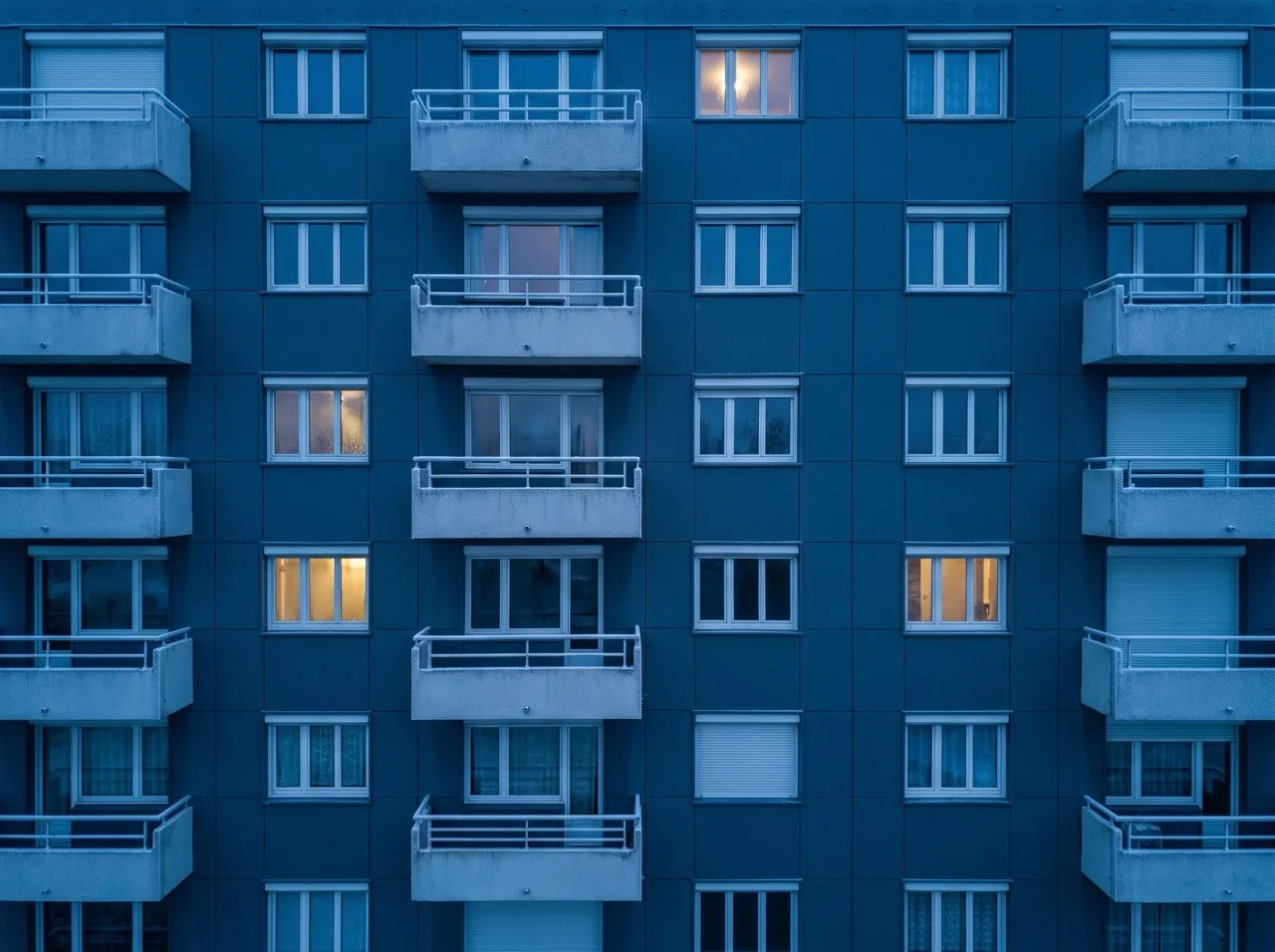

Savoir où votre bâtiment perd sa chaleur
Savoir où votre bâtiment perd sa chaleur
Ponts thermiques, défauts et manques d'isolation, étanchéité des menuiseries : en amont d'une rénovation, ou pour arbitrer un plan pluriannuel de travaux.

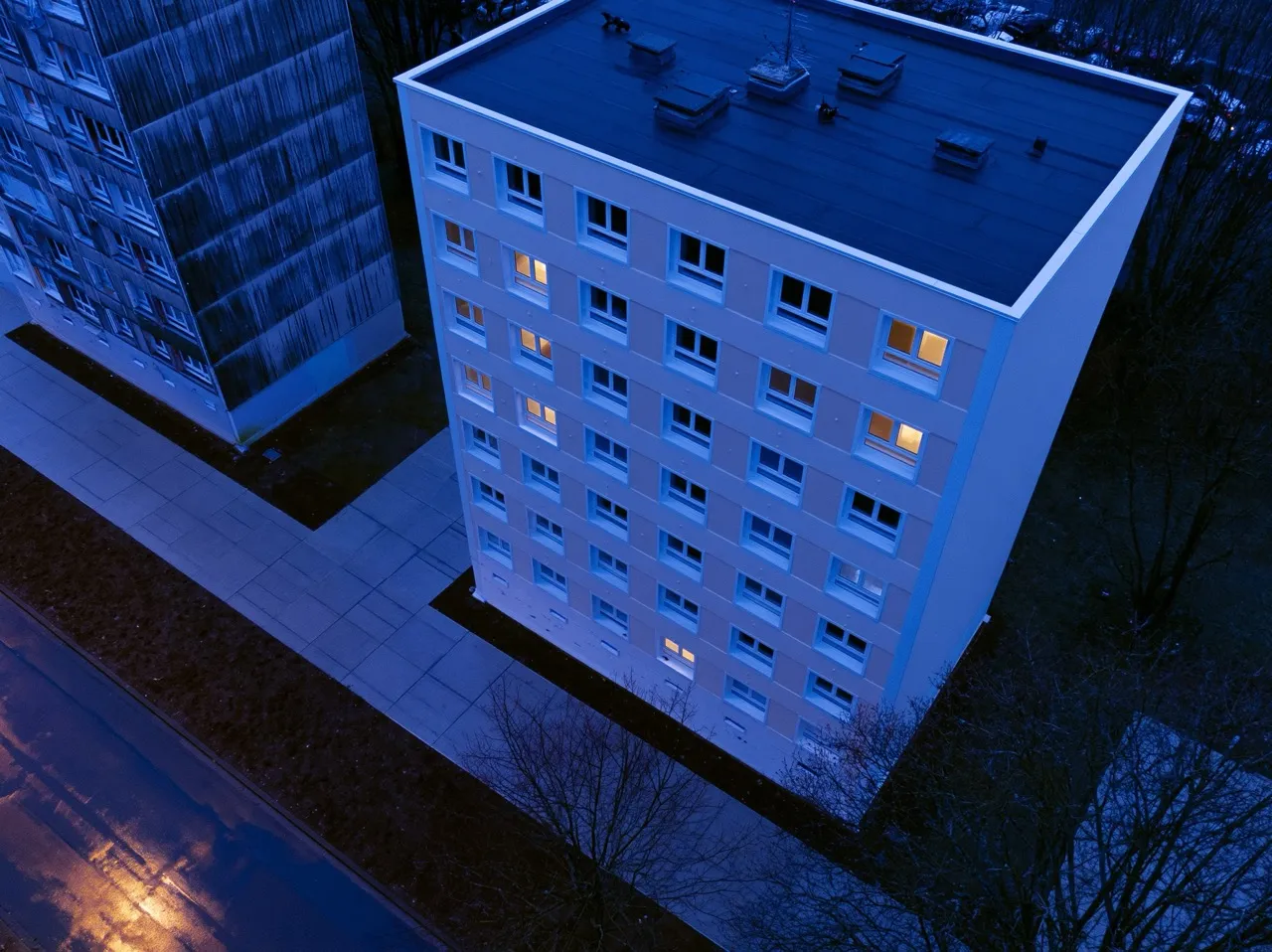

Vérifier une isolation avant de solder le chantier
Vérifier une isolation avant de solder le chantier
Après une rénovation, contrôler que l'isolation posée tient ce qu'elle promet, avant la réception du chantier.

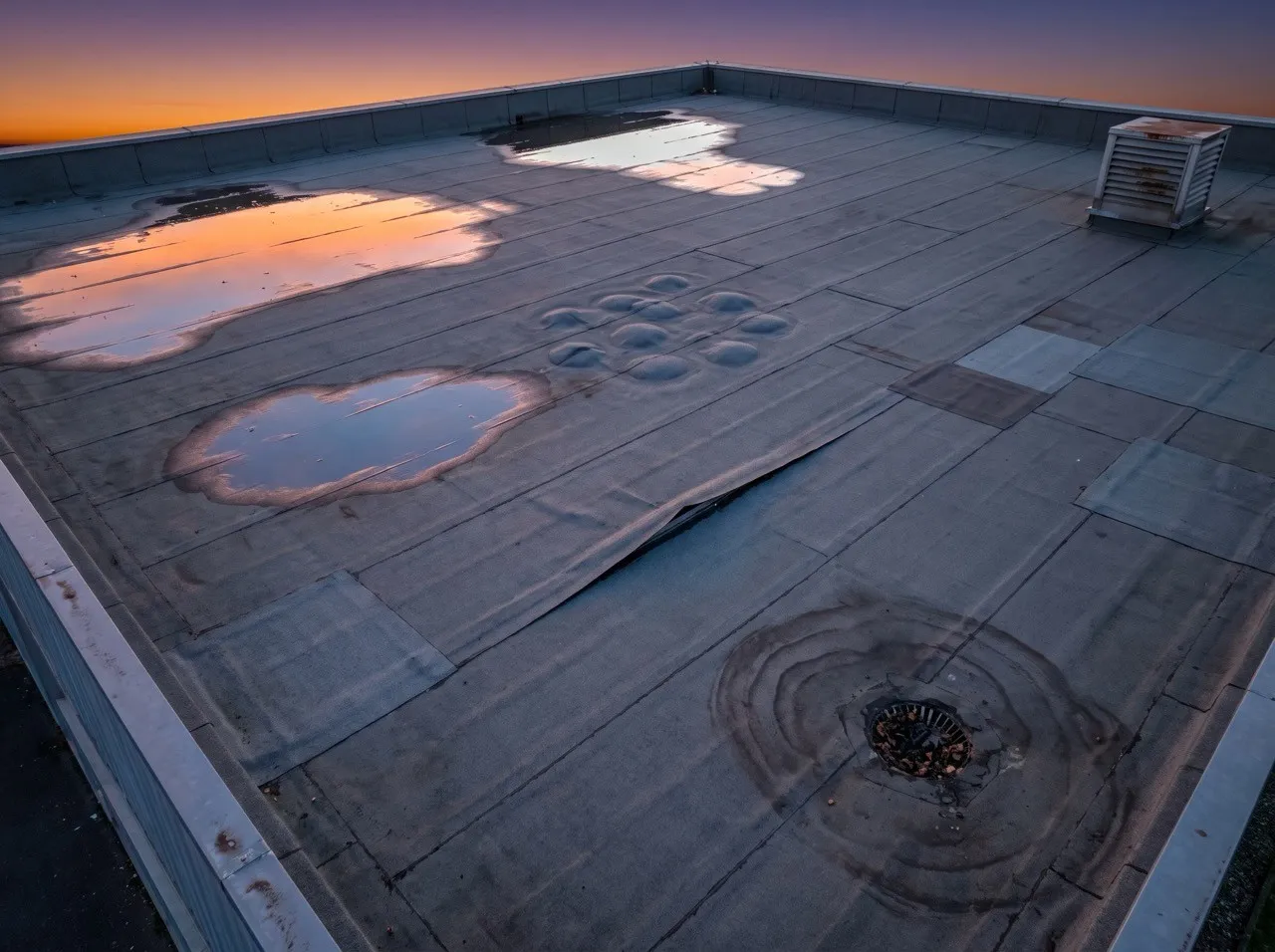

Trouver l'eau piégée sous une toiture-terrasse
Trouver l'eau piégée sous une toiture-terrasse
Localiser les zones humides piégées sous la membrane, avant la réfection.

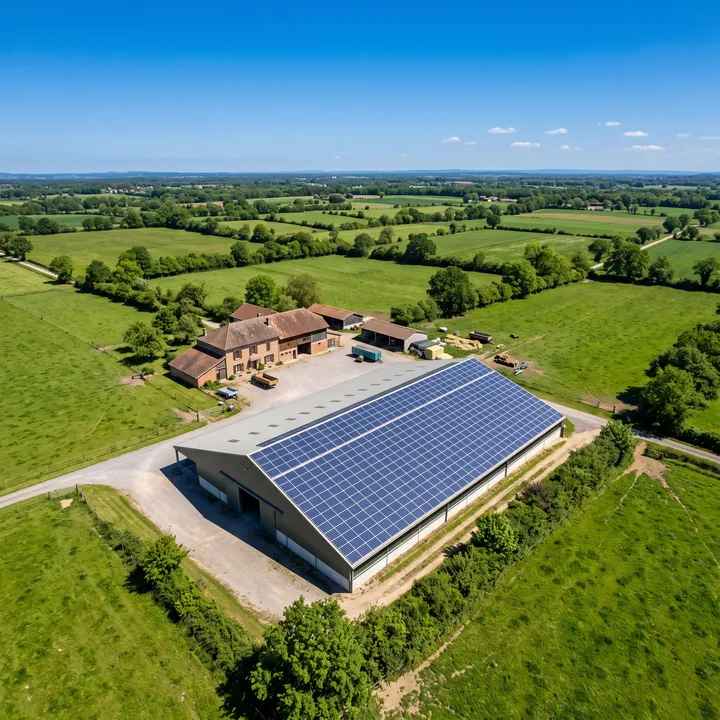

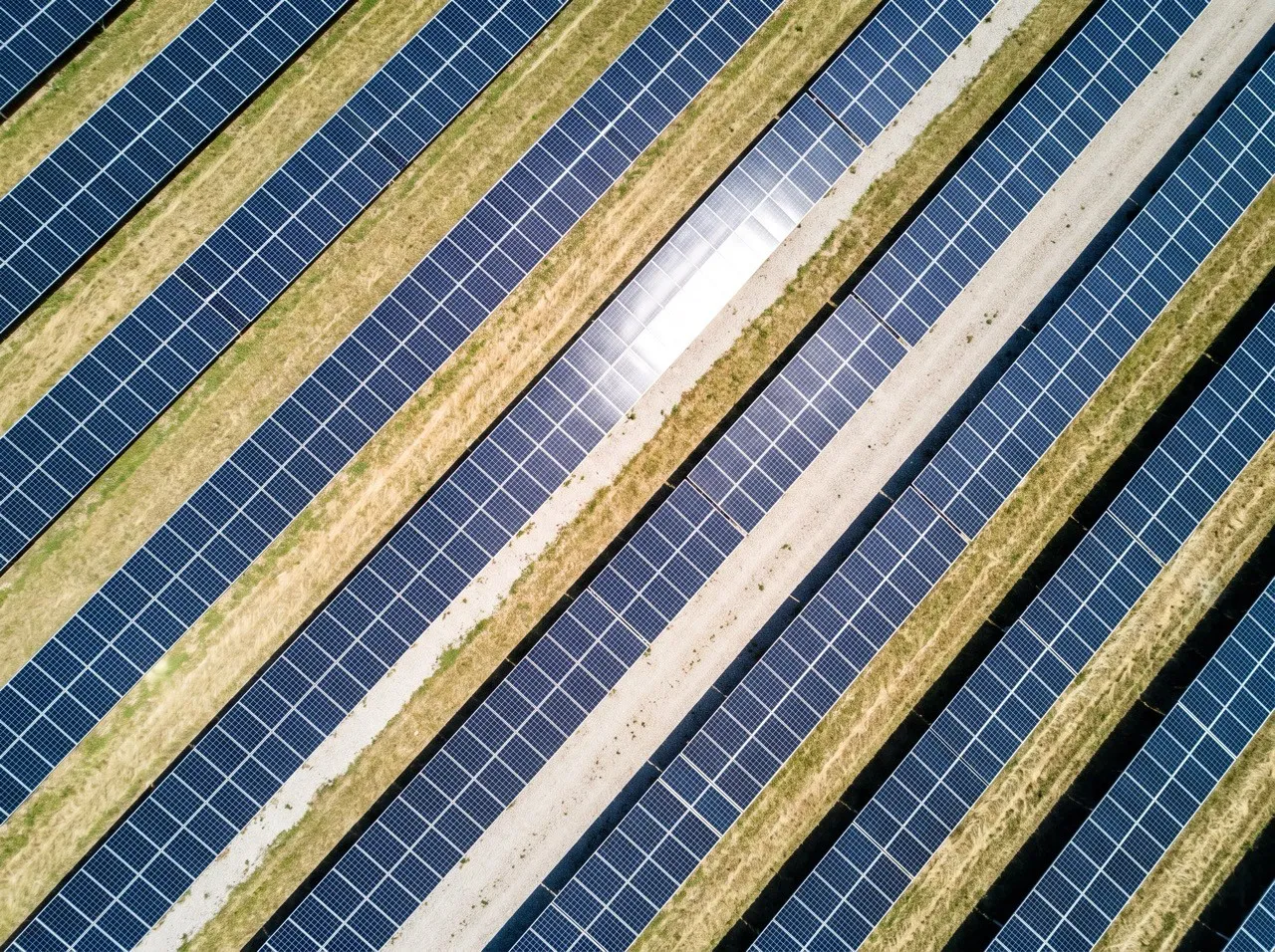

Repérer les points chauds d'une installation photovoltaïque
Repérer les points chauds d'une installation photovoltaïque
Cellules, modules ou chaînes de modules plus chauds que leurs voisins, relevés en plein soleil, l'installation en production.

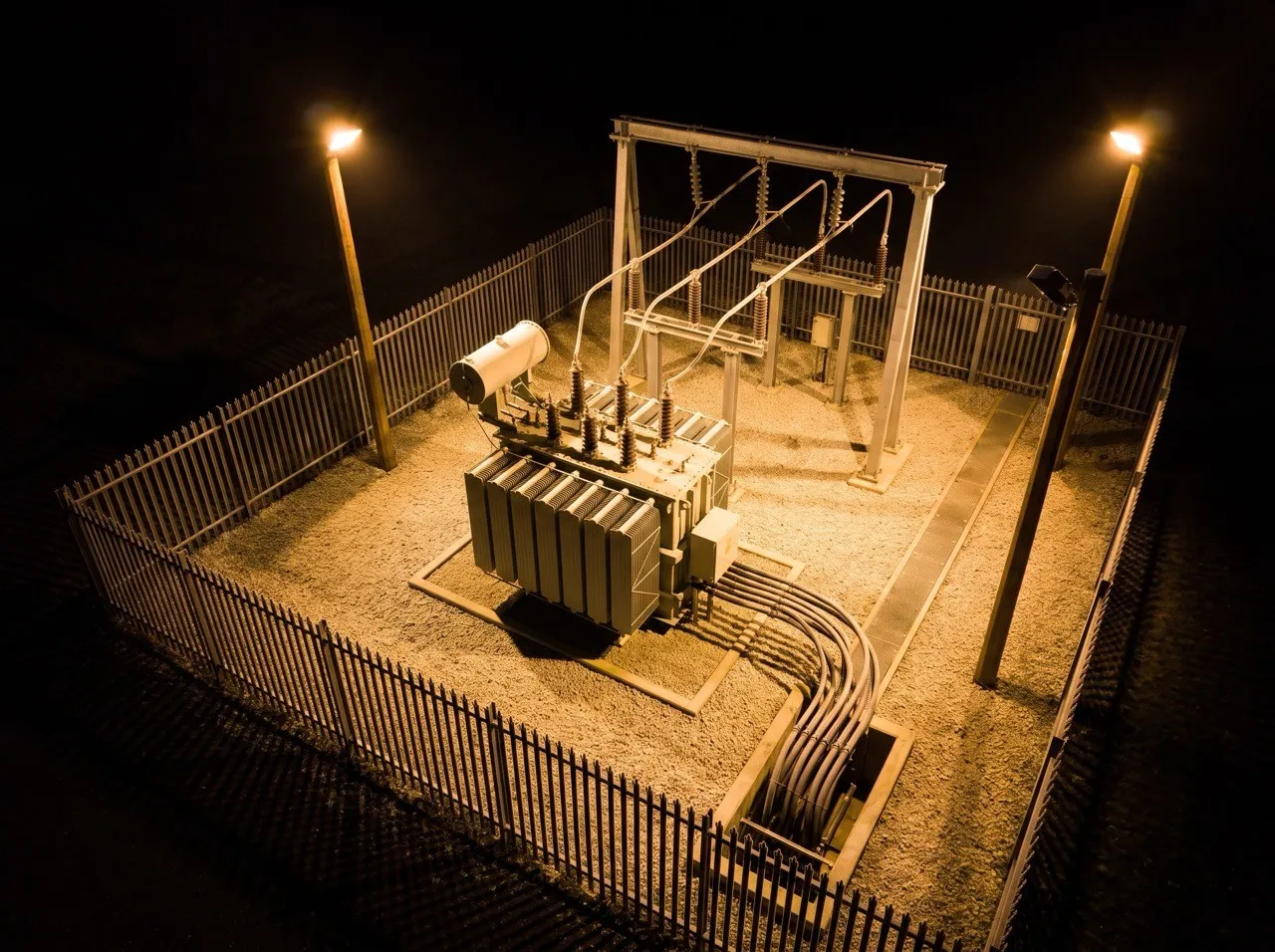

Repérer les échauffements d'une installation électrique
Repérer les échauffements d'une installation électrique
Postes, transformateurs et connexions : les échauffements se mesurent à distance, l'installation en service.

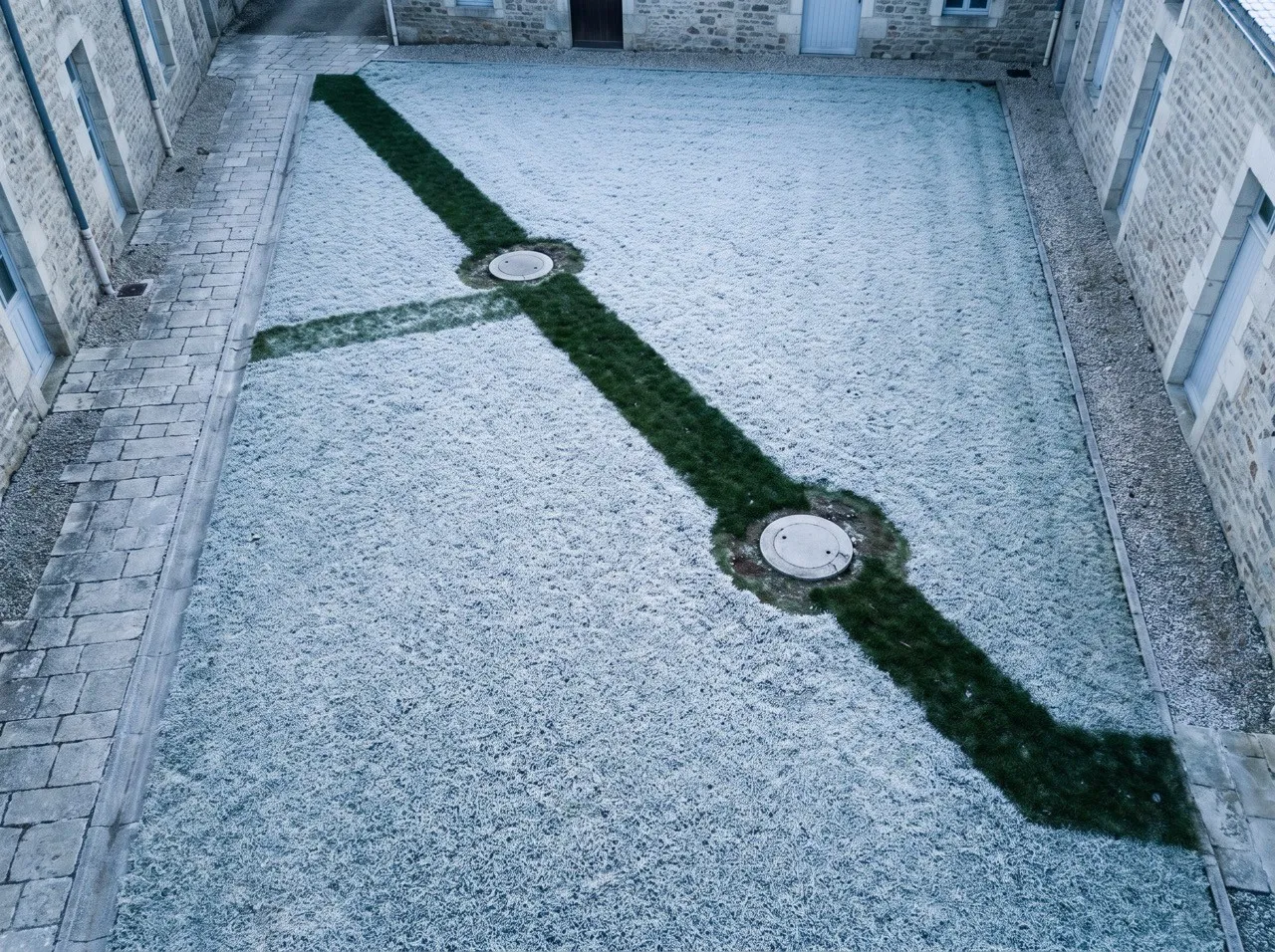

Localiser une fuite sur un réseau de chaleur enterré
Localiser une fuite sur un réseau de chaleur enterré
La fuite réchauffe le sol au-dessus d'elle : un écart de température que la caméra lit depuis le ciel.

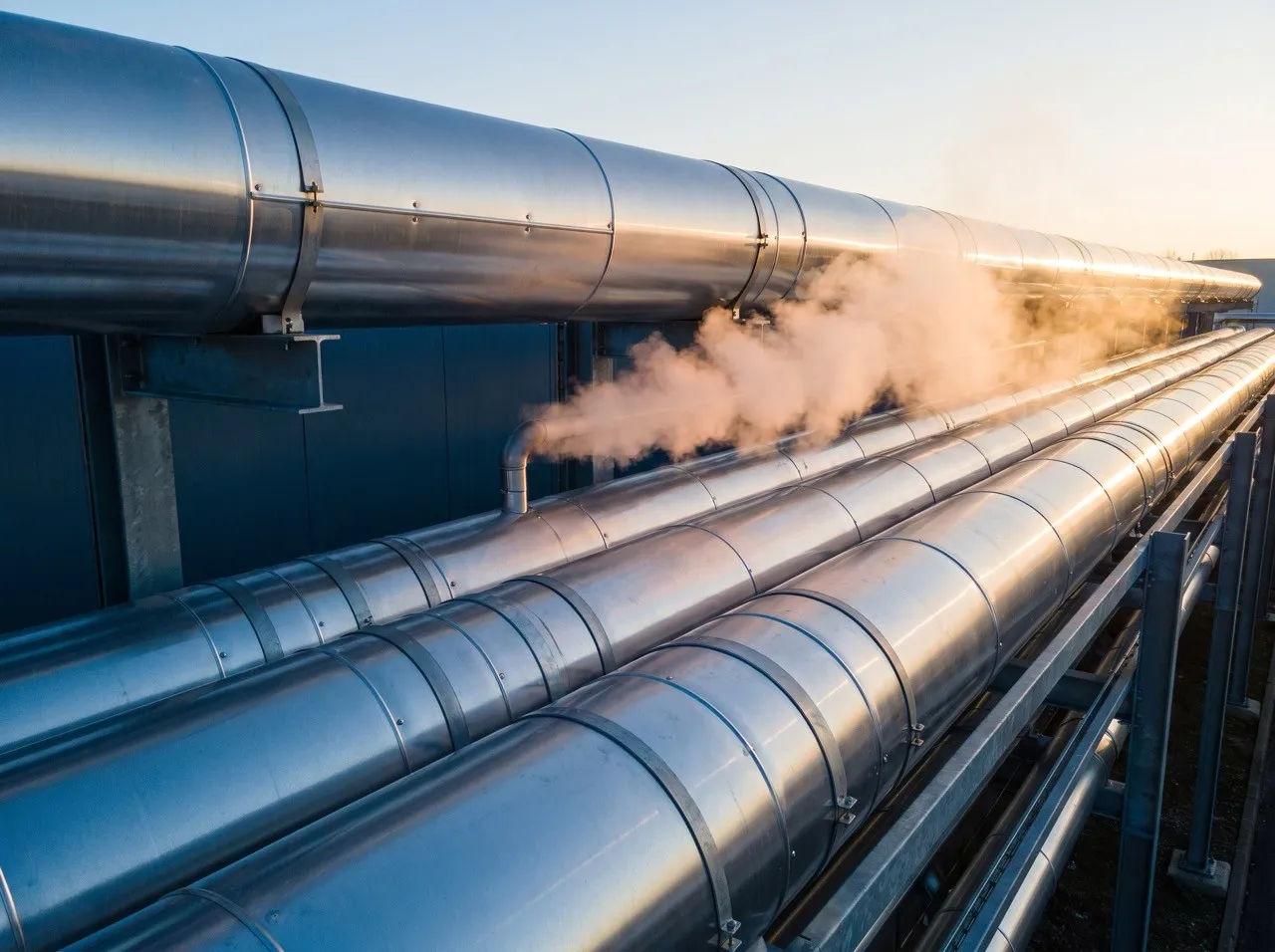

Contrôler fours, calorifuges et tuyauteries
Contrôler fours, calorifuges et tuyauteries
Fours, calorifugeage, isolation des tuyauteries : les pertes se lisent en surface, les équipements en fonctionnement.

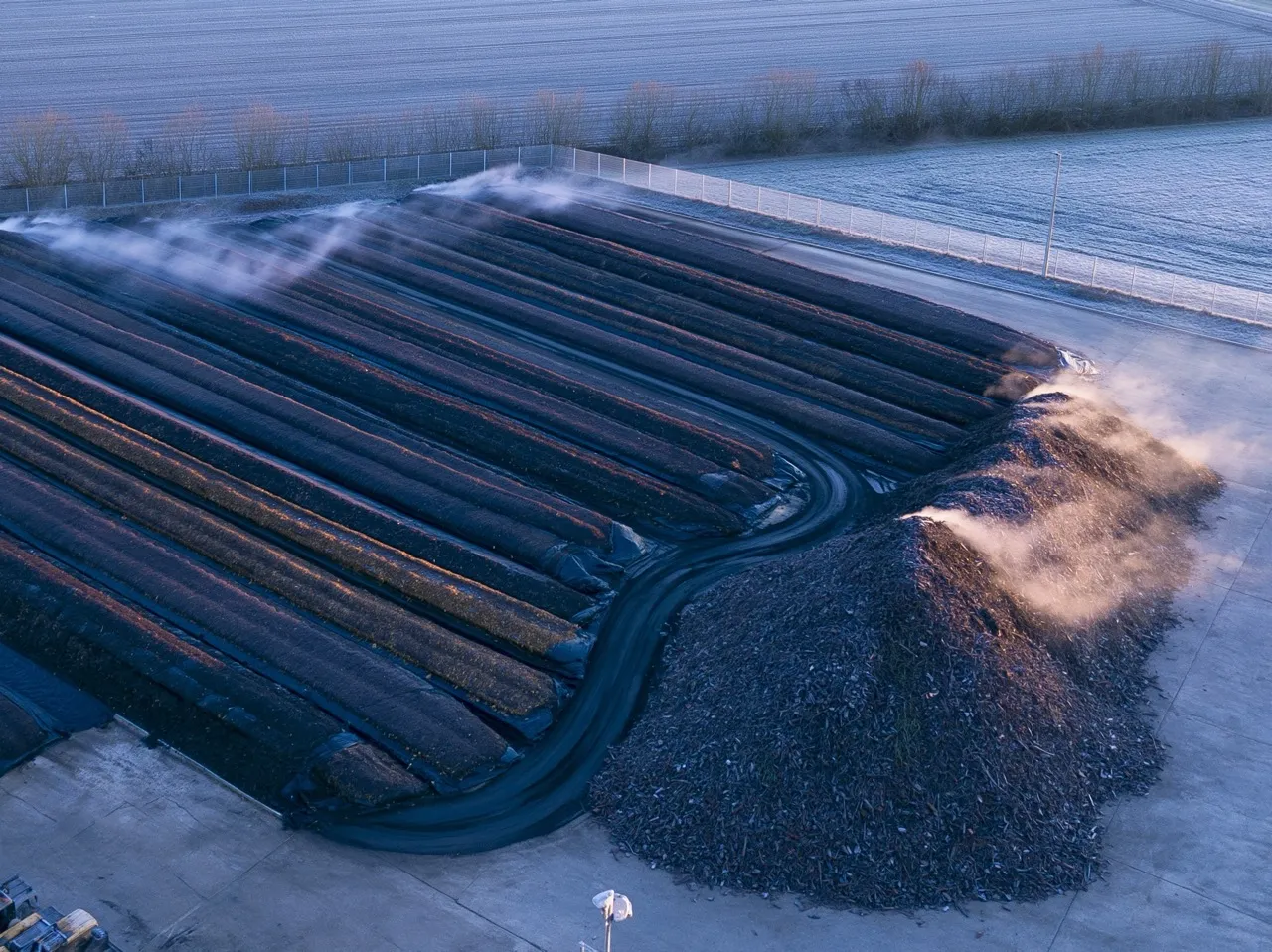

Détecter un foyer qui couve dans un stockage
Détecter un foyer qui couve dans un stockage
Déchèteries, andains de compost, silos, stockage de biomasse : un foyer couve longtemps avant de se déclarer, et se voit d'abord en infrarouge.
Repérer les faons avant la fauche
Repérer les faons avant la fauche
Survol thermique au petit matin, avant le passage de la faucheuse. Chaque année, des milliers de faons sont tués faute d'avoir été repérés dans les hautes herbes.
Conditions
Deux physiques. Deux moments.
Une image thermique prise au mauvais moment est parfaitement belle et totalement vide de sens. Le bâti et le photovoltaïque se relèvent à deux heures opposées de la journée.

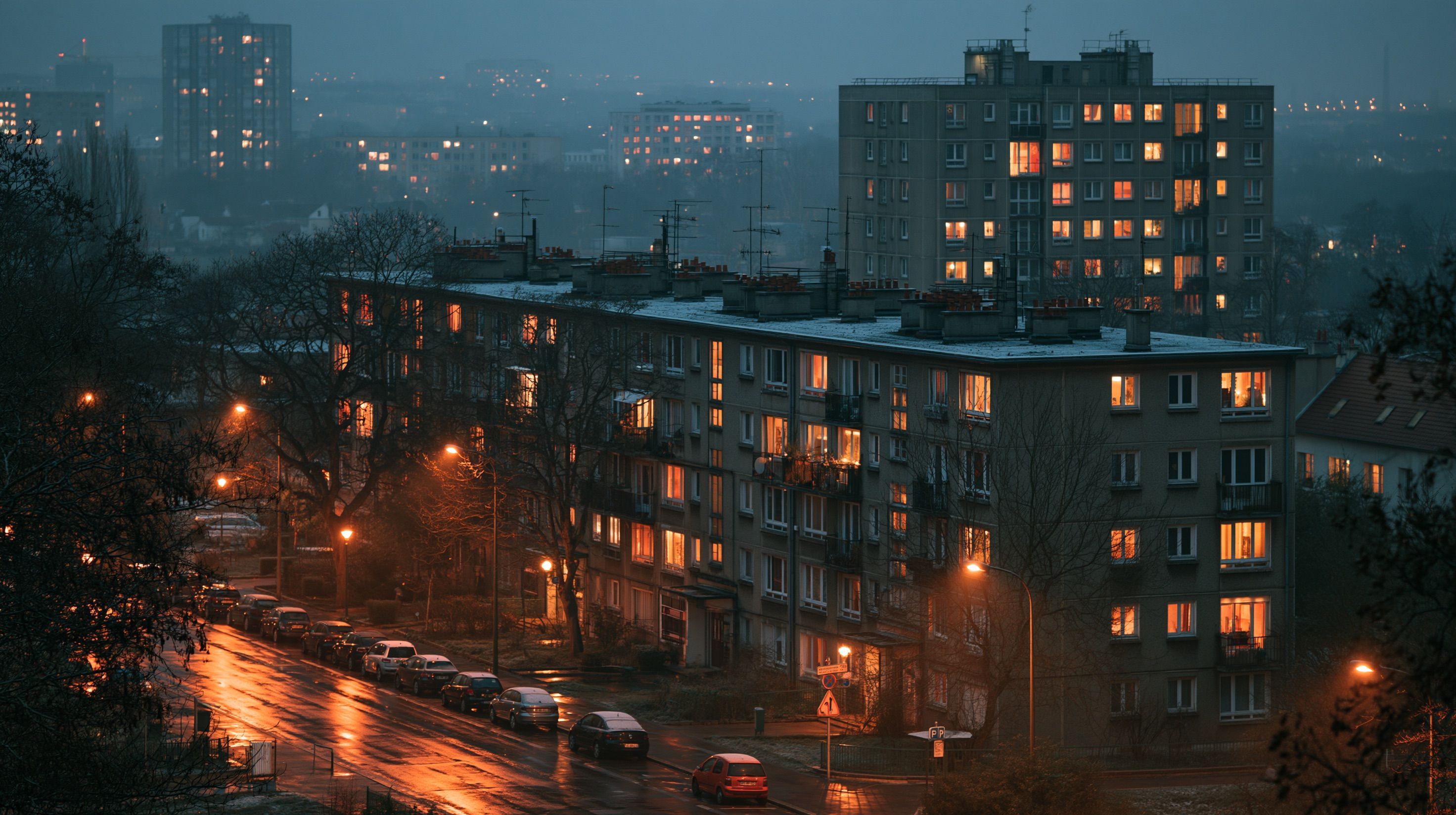

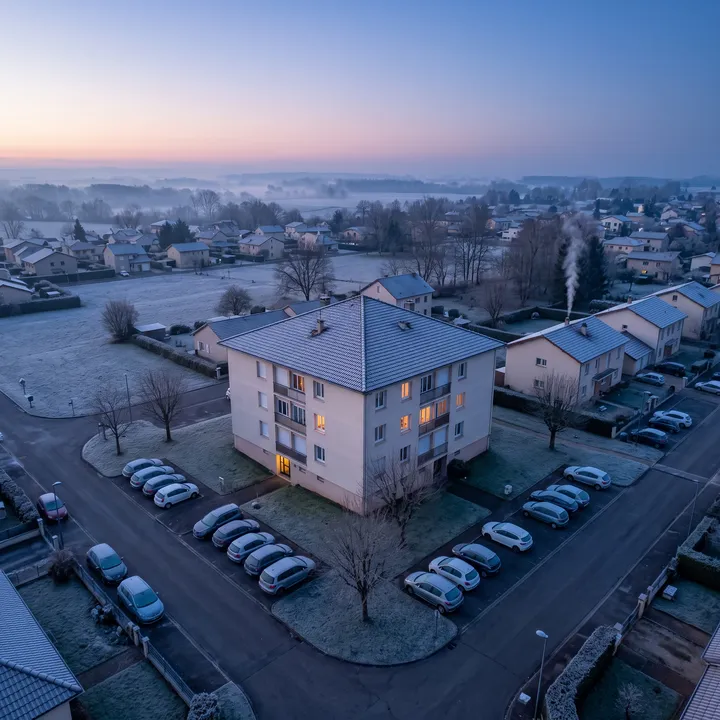

Le bâti
Au lever du jour, en saison froide
- Au moins 10 °C d'écart entre l'intérieur chauffé et l'extérieur — une quinzaine, de préférence
- Aucun soleil sur la façade depuis la veille
- Ni pluie, ni vent fort
- Un bâtiment chauffé normalement depuis 24 heures
Le photovoltaïque
En plein soleil, l'installation en production
- Au moins 600 W/m² d'ensoleillement sur les modules
- Un ciel dégagé : au plus deux huitièmes de nuages
- Un vent de moins de 28 km/h
- L'installation en production : c'est sous charge que les écarts apparaissent
Conditions de la norme IEC TS 62446-3.
Livrables
Mesuré. Situé. Daté.
Le livrable n'est jamais un dossier d'images brutes : c'est un rapport en PDF, une fiche par anomalie, chacune mesurée, située et datée.

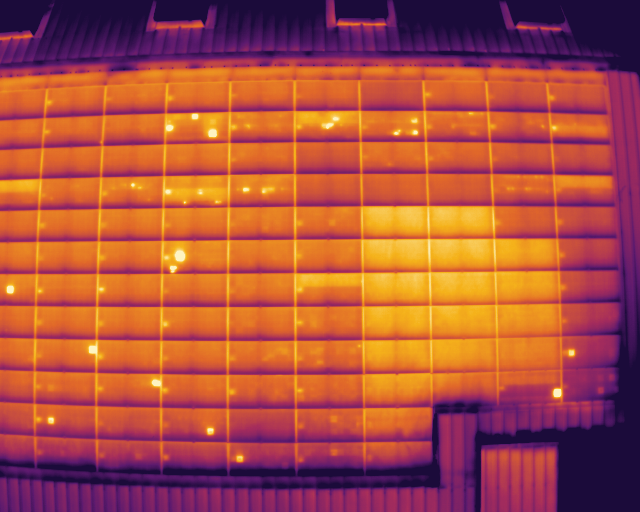

Rapport de relevé thermographiqueExtrait · 4 anomalies
Fiche 01 / 04
Cellule plus chaude
- Température
- 116,5 °C
- Référence
- 60,7 °C, le reste du module
- Écart mesuré
- +55,8 °C
- Emplacement
- Rangée F, module 3
- Prise de vue
- 3 mai, 14 h 52
Extrait de rapport — relevé réel, mis en forme pour l'exemple.
Un écart, pas une couleur
Chaque anomalie porte sa température, et son écart mesuré contre une zone de référence de la même image.
À sa place sur l'ouvrage
Le même numéro sur l'image et dans la fiche : la rangée et le module, la façade et l'étage.
Daté, conditions comprises
L'heure de chaque prise de vue, et les conditions du vol, consignées avec le relevé.
Sans avis sur la cause
Nous mesurons et situons ; la cause se recherche sur l'ouvrage, et c'est à votre homme de l'art d'en juger.
Honnêteté
Ce que nous ne faisons pas. Autant le dire tout de suite.
- Les diagnostics réglementairesUn relevé thermographique et un rapport d'anomalies ne sont pas un diagnostic normé : ils le précèdent.
Vers un opérateur certifié pour l'acte réglementaire.
- Le calcul de déperditions chiffréNous localisons et mesurons les anomalies ; le calcul thermique réglementaire n'est pas de notre ressort.
Vers un bureau d'études thermiques, qui part de notre cartographie.
- Les gros marchés à certification imposéeCertains marchés publics et industriels exigent une certification de niveau reconnu, au-delà de notre formation.
Si votre cahier des charges impose davantage, nous le dirons d'emblée.
Pour qui, et pour quel besoin.
Bailleurs sociaux
- Cartographie thermique d'un parc
- Arbitrage d'un plan de rénovation
- Contrôle d'isolation à la réception
Syndics et copropriétés
- Élément objectif pour une assemblée générale
- Vote de travaux d'isolation
- Infiltrations en toiture-terrasse
Collectivités
- Écoles, gymnases, bâtiments administratifs
- Réseaux de chaleur enterrés
- Déchèteries et stockages
Exploitants photovoltaïques
- Contrôle annuel de centrale
- Recherche de perte de rendement
- Dossier de garantie
Bureaux d'études thermiques
- Acquisition en amont d'une étude
- Surfaces impraticables au sol
- Images radiométriques à réexploiter
Industriels
- Fours et calorifugeage
- Isolation de tuyauterie
- Postes et connexions électriques
Questions fréquentes.
À quelle période faut-il programmer un relevé du bâti ?
Entre octobre et mars, et de préférence en cœur d'hiver. Le bâtiment doit être en chauffe, avec au moins dix degrés d'écart avec l'extérieur, une quinzaine de préférence. Nous intervenons au lever du jour, avant que le soleil ne touche la façade. En dehors de ces conditions, l'image existe mais la mesure n'a aucune valeur — nous préférons décaler.
Que signifie « radiométrique » ?
Que chaque pixel de l'image porte une valeur de température réellement mesurée, et non une simple couleur. Vous pouvez donc, après coup, pointer n'importe quel endroit de l'image et en lire la température, changer la palette, ou modifier l'échelle. Une caméra non radiométrique produit une image jolie mais sur laquelle plus aucune mesure n'est possible.
Quelle précision de mesure obtient-on ?
Jusqu'à 150 °C, la caméra annonce ± 2 °C ou ± 2 % de la valeur lue, le plus élevé des deux ; pour les sujets plus chauds — fours, connexions électriques —, jusqu'à 550 °C, ± 5 °C ou ± 3 %. Mais ce qui compte est l'écart entre deux zones d'une même image, bien plus fiable que la valeur absolue : c'est lui qui révèle les anomalies, et c'est lui que le rapport chiffre.
Faut-il que le bâtiment soit occupé ?
Il doit surtout être chauffé, à température habituelle, depuis au moins 24 heures. Un bâtiment vide mais chauffé convient parfaitement — c'est même plus simple. Un bâtiment inoccupé et non chauffé, en revanche, ne révélera rien.
